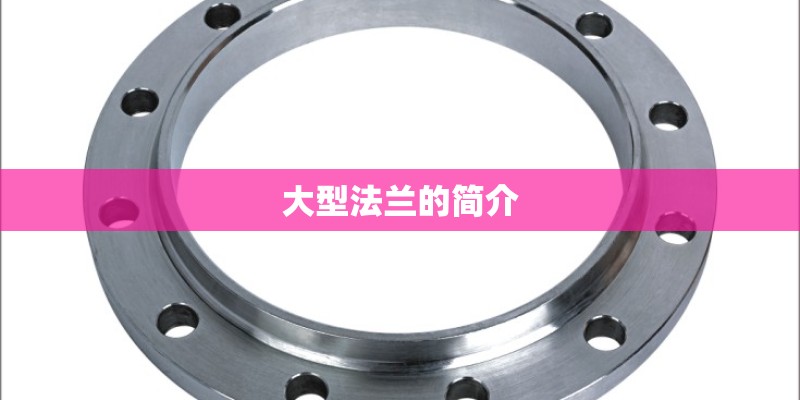

Large flange(大型法兰)

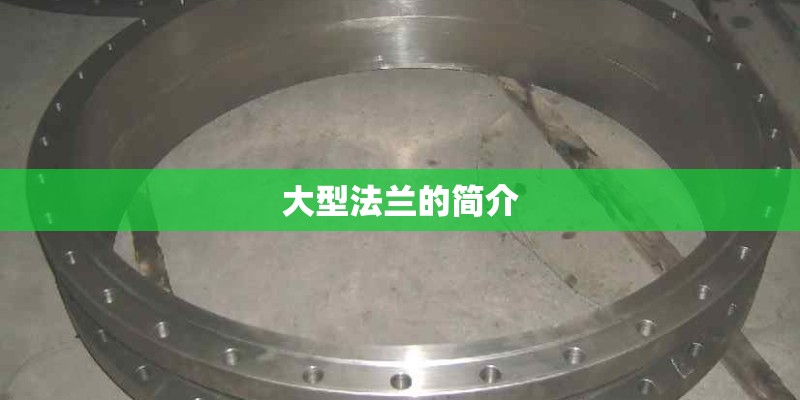

大型法兰指的是超出了国家有关部门所规定的尺寸的法兰。一般指DN2000以上尺寸的法兰盘。这样的产品全是焊接的产品，没有丝扣的，丝扣产品经常用到的规格是到DN15-DN100的。国家法兰标准GB/T9119-2010之中0.25MPa到1.6Mpa的压力标准之中的最大的尺寸就是DN2000的。到了2.5MPa压力标准中最大就是到了DN800的了。此类法兰盘的制作均要让施工方提供图纸来生产的。生产工艺有锻造及卷制和拼接三种。产品尺寸过大只能是用卷制及拼接的工艺。其制造地区在多在河北省沧州市孟村回族自治县辛满工业区一带。
先把中板割成合适的条子，条子的长短根据大型法兰的规格而定。然后用卷环机卷制成圆圈，用焊条把接口处焊接牢固，焊口处要进行X光谱检验。再用压力机将其压平，再用车床进行加工水线、倒角等工艺，最后是用分度盘配合钻孔机进行螺栓孔的打孔的加工。在打螺栓孔的时候是不可以把螺栓孔打在有大型法兰焊口的地方的。
卷制法兰的造价要比锻造的低一些。但有些超大的法兰是锻造不出来的。此类产品多是用理论重量来计重的，在计算时，是不把水线、止口、螺栓孔、倒角的重量减掉的。平板的产品的价格较低，但是如果有加工燕尾槽之类的工序或厚度特别薄的大型法兰的价格就会高一些的。原因是一个加工工艺复杂和薄产品和厚的所花费的工序是一样的。理论重量就是按下面的公式来计算的。 涂防锈油后用木箱包装或者编织带缠装，要视情况而定。
公差等级H11范围是0.11 基本偏差为上偏差0；下偏差就是-0.11；这个0.11是查表得到的.
公差是一个范围 计算就是:上偏差-下偏差 。
公差等级是指确定尺寸精确程度的等级，国标规定分为20个等级，从IT01、IT0、IT1、IT2～IT18, 数字越大，公差等级（加工精度）越低，尺寸允许的变动范围（公差数值）越大，加工难度越小。
扩展资料：
公差等级
应用范围及举例
IT8
在机械制造中属于中等精度，在仪器、仪表及钟表制造中，由于基本尺寸较小，所以属于较高精度范围，在农业机械、纺织机械、印染机械、自行车、缝纫机、医疗器械中应用量广。
例如，检验IT16级工件用量规，轴承座衬套沿宽度方向的尺寸配合，手表中跨齿轴，棘爪拨针轮等与夹板的配合无线电仪表中的一般配合等。
IT9
应用条件与IT8相类似，但精度低于IT8时采用，比旧国标4级精度公差值稍大。
例如，机床中轴套外径与孔，操纵件与轴，空转皮带轮与轴，操纵系统的轴与轴承等的配合，纺织机械、印染机械中一般配合零件，发动机中机油泵体内孔，气门导管内孔，飞轮与飞轮套的配合，自动化仪表中的一般配合尺寸等。
IT10
应用条件与IT9相类似，但要求精度低于IT9时采用，相当于旧国标的5级精度公差。
例如，电子仪器、仪表中支架上的配合，导航仪器中绝缘衬套孔与汇电环衬套轴，打字机中铆合件的配合尺寸，手表中基本尺寸小于18 mm时要求一般的未注公差的尺寸，及大于18 mm要求较高的未注公差尺寸，发动机中油封挡圈孔与曲轴皮带轮毂配合的尺寸等。
IT11
广泛应用于间隙较大，且有显著变动也不会引起危险的场合，亦可用于配合精度较低，装配后允许有较大的间隙，相当于旧国标的6级精度公差。
例如，机床上法兰盘止口与孔、滑块与滑移齿轮、凹槽等；农业机械、机车车箱部件及冲压加工的配合零件，钟表制造中不重要的零件，手表制造用的工具及设备中未注公差的尺寸，纺织机械中较粗糙的活动配合，印染机械中要求较低的配合尺寸等。
参考资料：
